ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

РЫБОЛОВНОГО ИНВЕНТАРЯ

В прошлой статье, после череды обзоров карповых катушек, вновь мы вернулись к обзору спиннинговых катушек. В этот раз статья будет посвящена тем рыболовам, которые интересуются ультралайтовой ловлей, и любят работать сверхлегкой сбалансированной снастью, состоящей из легкого удилища и достаточно мощной катушки малого веса. В отличие от медиум-лайта, медиум-хеви и тому подобное, подобрать сбалансированный УЛ-комплект достаточно сложно, и ранее облегченные катушки не отличались достаточной прочностью. Естественно, что производители ставили перед собой задачу в конечном итоге получить мощь, приближенную к тому же Twin Power, но с весом Sephia. И такая катушка нового поколения сегодня у нас, и мы представляем вашему вниманию обзор Shimano 17 Complex Ci4+ 2500S F6.

Shimano 17 Complex Ci4+ позиционируется производителем как катушка для бассовой ловли, и выпущена на малазийском заводе Shimano для японского рынка. Выпущенная в 2017 модельном году, катушка является, по большому счету, хорошо тюнингованным 16 Stradic Ci4+, где были закрыты кое-какие недоработки последней, что, собственно, вывело катушку на уровень чего-то среднего между 16 Страдик и 17 Twin Power (полный обзор последнего есть у нас на сайте). На наших просторах, конечно, басс не водится, но 17 Комплекс придется по душе любителям ультралайтовой ловли, за очень легкий вес, плавный ход, и увеличенную мощь и выносливость по сравнению с теми же 12 и 09 Rarenium, 12 и 09 Sephia.

Итак, по-порядку.

Технические характеристики катушки (типоразмер 2500S F6):

  • Масса катушки: 185 г.
  • Передаточное число: 5.0:1
  • Количество подшипников: 9+1 (обгонная муфта)
  • Усилие на фрикцион, макс, кг: 4
  • Лесоемкость шпули, PE: 0,8 - 200 м; 1,0 - 150 м; 1,2 - 100 м
  • Намотка за оборот: 73 см

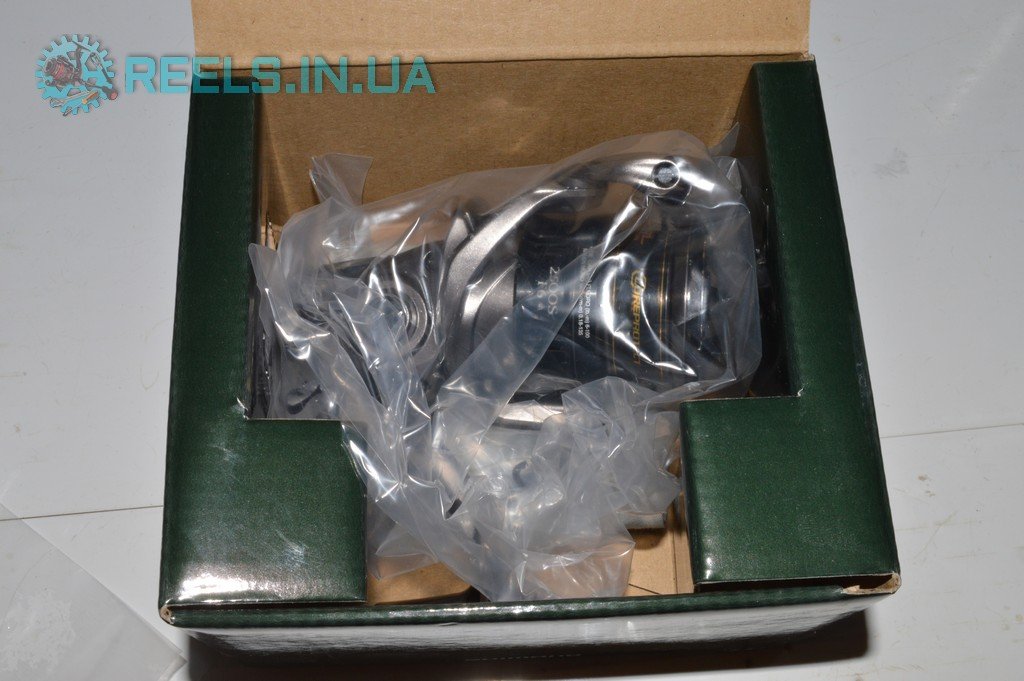

Комплектация:

  • Катушка (с одной шпулей)
  • Рукоять
  • Взрыв-схема и инструкция по эксплуатации
  • Шайбы для регулировки профиля намотки
  • Мягкая тканевая сумочка с затяжками
  • Наклейки пластиковые

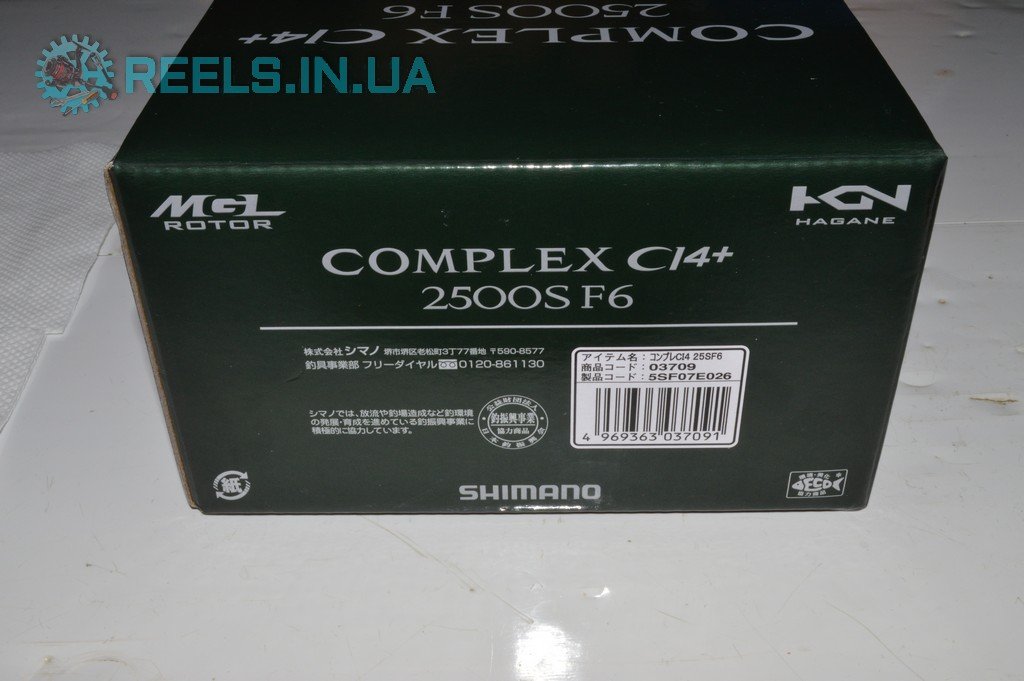

  • Упаковочная коробка

Модельный ряд Shimano 17 Complex Ci4+ следующий:

Видеообзор катушки Шимано 17 Комплекс, и сравнение 17 Complex с 16 Stradic:

Из коробки катушка обладает мягким и приятным ходом. Экземпляр, который попал на ТО в Сервис-центр Reels.in.ua, имеет несколько повышенный люфт главной шестерни, который был исправлен регулировкой зазоров, методом подбора регулировочных шайб. Надо отметить, что данный люфт на ход катушки не влиял, необходимость его исправления - это уже скорее вызвано как необходимостью довести катушку до приближенного к идеальному хода, так и нашим перфекционизмом.

Сразу хотелось бы рассмотреть такой момент, как отличия 17 Complex Ci4+ от 16 Stradic Ci4+:

  1. Из коробки установлено 9 шарикоподшипников.
  2. Облегченная не складная рукоять из карбона; кноб изначально установлен на двух шарикоподшипниках.
  3. Подшипник в подшпульном узле
  4. Подшипник в шпуле.
  5. Облегченная, по сравнению со Stradic, шпуля

Начнем рассмотрение составляющих частей катушки.

Корпус. Корпусные детали в катушке Shimano 17 Complex Ci4+, как уже видно из названия, выполнены из усиленного карбонового композита Ci4+. В отличие от старого композита Ci4, “плюсик” добавил как прочности корпусу, так и легкости, т.е. уменьшил вес корпуса и катушки в целом. По внешнему виду корпус катушки идентичен корпусу 16 Stradic, но имеет чуть другой оттенок лакокрасочного покрытия. Собственно, корпусом (частью, в которой размещен механизм) является часть без лапки. Декоративная накладка, закрывающая заднюю часть катушки, выполнена из обычного тонкого пластика, закреплена на одном винте. Корпусные детали подогнаны друг к другу очень плотно, нареканий на качество сборки нет.

Собственно, корпус не является корпусом концепции Hagane, т.к. “хагановский” корпус должен быть выполнен из металла, однако, необходимо отметить, что прочность материала Ci4+ достаточно высока. Если подшипники работают нормально, то посадки в корпусе разбиваться не будут, что положительно скажется на ходе катушки. Для этого и необходимо проведение предварительного ТО с настройкой механизма и заменой смазочных материалов.

Необходимо отметить еще такой момент. На корпусе, под обгонной муфтой установлен так называемый "трамплин", предназначенный для сброса дужки лесоукладчика сильным проворотом рукояти. Мы крайне не рекомендуем это делать, дабы избежать повышенного износа корпусных элементов и приводных шестерен. Наш совет - закрывайте дужку рукой.



Шестерни. В 17 Complex, равно как и во всех катушках Shimano с бесконечным винтом, произведенных с 2014 модельного года, кинематическая схема основана на 5 шестернях. Это связано с тем, что производитель ввел новую концепцию - G Free Body, в основе которой лежит поднятие бесконечного винта снизу корпуса вверх. Про реализации данного решения усложнилась кинематическая схема, т.к. где ранее хватало 3 шестерней, теперь необходимо 5. Надо отметить, что данная реализация положительно сказалась на балансе катушки и снасти в целом, сместив центр тяжести катушки назад; применительно к ультралайтовому комплекту, сделало связку “спиннинг + катушка” еще более чувствительной.

Шестерни выполнены по концепции HAGANE Gear. Главная шестерня изготовлена из холоднокованного алюминия, с нанесенным защитным покрытием черного цвета, аналогичном Palladdin у 09 Rarenium и 09 Sephia (защитная краска). Изготовление главной шестерни методом холодной ковки позволило упрочнить металл, и сделать шестерню более устойчивой к износу, а также добавив мощности приводу катушки. Роторная шестерня изготовлена из бронзы, опирается по концепции X-Ship на шарикоподшипник. Паразитки - 3 шт - пластиковые; приводная шестерня бесконечного винта также пластиковая, с крупным зубом. Нареканий к механизму нет.

Узел толкателя шпули (бесконечный винт, шток). Как уже говорилось ранее, в катушке применена ставшая стандартом с 2014 модельного года концепция G Free Body (поднятие бесконечного винта наверх). Собственно, реализация привода подачи шпули  выразилась в изменении вида бегунка с классического на U-образный, в данной катушке - на одной стальной направляющей. Бесконечный винт изготовлен из холоднокованного анодированного алюминия. Вилочка бегунка бесконечного винта установлена на фторопластовой втулке. Шток изготовлен из кованного алюминия, имеет защитное анодированное покрытие. Все здесь стандартно, нареканий на узел нет.

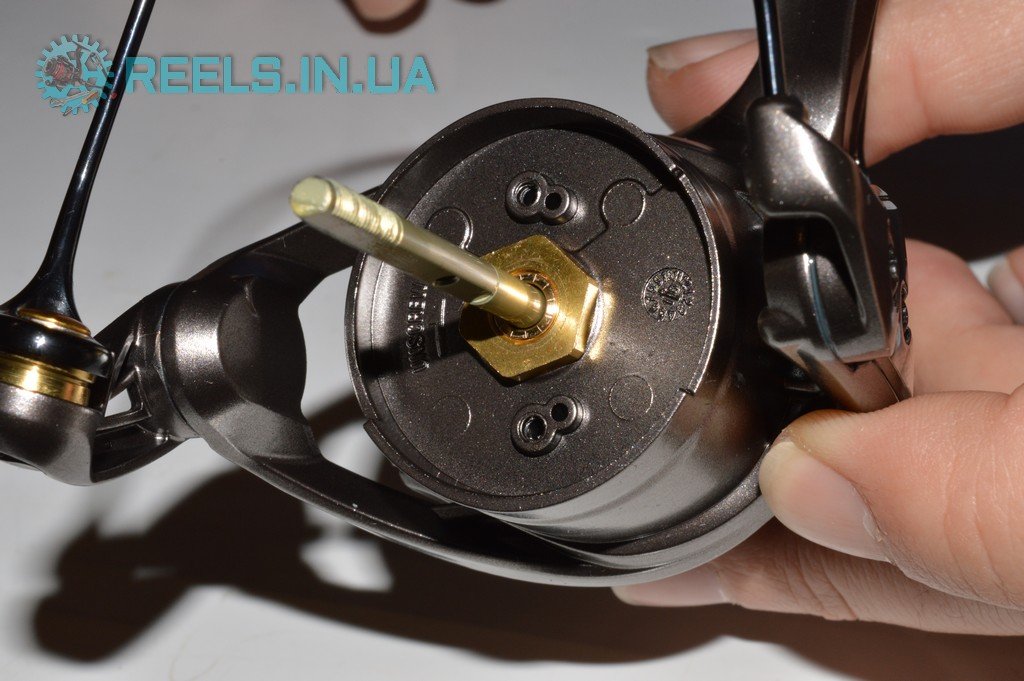

Обгонная муфта. Обгонка в 17 Комплексе, равно как и в прочих спиннинговых катушках Shimano с 2015 года - нового типа, уменьшенная. Как и заведено, в катушках с 15 года отсутствует переключатель обгонной муфты, разблокирующий обратный ход. Кому-то это плюс, кому-то минус, мы больше склоняемся к минусу, т.к. невозможно перед забросом стравить шнур. Но этим грешат все новые спиннинговые катушки от Шимано, причем на карповых катушках переключатель оставлен. На обгонной муфте и в обгонной муфте установлены детали защиты механизма от попадания загрязнителей извне по технологии Coreprotect - это металлическая прижимная шайба и так называемый металлический “стаканчик”, входящий в прокладку из резины.



Ротор и дужка лесоукладывателя. В Shimano 17 Complex Ci4+ применен облегченный ротор, изготовленный из материала Magnumlite (в буквальном переводе - “легкий, как магний”). Данный материал является ни чем иным, как тем же карбоновым композитом Ci4+. Облегчен он тем, что из него, условно говоря, был “выбран” весь лишний материал, но опять-таки не в ущерб балансировке. Ротор выполнен по новой концепции: если ранее механизм откидывания дужки лесоукладывателя находился в том плече, где находился корпус ролика лесоукладчика, то в данной модели он смонтирован в противоположном плече. (Такая же система реализована и в 17 Twin Power XD, обзор которого вы можете прочитать у нас на сайте.)

В новом роторе от Shimano сделано еще одно изменение. Если посмотреть на ротор сбоку, то можно увидеть, что тот подъем, на котором находится ролик, несколько изогнут. Это - дополнительное ребро жесткости, которое, по заявлению производителя, уменьшает процент деформации по сравнению с прямым ротором. Таким образом, ротор стал и легче, и не потерял прочности, за что производителю огромный плюс. Как было сказано ранее, в ультралайте критичен каждый грамм.

Дужка лесоукладывателя стандартного для катушек среднего класса и топовых - цельнотянутая SR типа. Выполнена из, предположительно, титана, т.к. неодимовый магнит не притягивается. Покрыта черным защитным покрытием.



Отдельно хотелось бы сказать о технологии защиты механизма катушки от внешних воздействий Coreprotect. В данной катушке эта технология также применяется, и можно сказать, что 17 Комплекс достаточно хорошо защищен по попадания загрязнителей. Элементы здесь следующие:

  1. Резиновая накладка на гайку фрикциона.
  2. Резиновый сальник на гайке ротора, прижат прижимной деталью.
  3. Металлическая деталь (см. фото выше), закрывающая обгонку.
  4. Резиновая шайба с ответным "стаканчиком" сверху обгонной муфты.
  5. Резиновый тонкий O-Ring под обгонной муфтой.
  6. Омега-образный резинопластиковый уплотнитель спереди корпуса катушки.
  7. Маленький O-Ring на задней направляющей каретки бесконечного винта.
  8. O-Ring в обратной крышке рукояти катушки.

Ролик лесоукладывателя. С роликом лесоукладывателя в спиннинговых катушках, по нашему мнению, произошло ухудшение конструктива. Ролик стандартный, шимановский, бронзовый, установлен на шарикоподшипник. Но - узел ролика с 2015 модельного года является интегрированным, т.е. в сам ролик запрессован шарикоподшипник, с обеих сторон закрытый фторопластовыми крышками, которые также опрессованы. Данный ролик является необслуживаемым; задумка производителя была в уменьшении внешних воздействий на шарикоподшипник, но с другой стороны, проблемы в обслуживании узла могут выйти на первый план в случае отказа подшипника. Тогда придется менять либо сам интегрированный узел, либо менять на комплект ролика от SR дужки старых моделей, например, от 09 или 12 Rarenium, либо тюнинговать его, устанавливая ролик DLC типа от 10 Stella с установочным комплектом на два шарикоподшипника. В случае заинтересованности в приобретении данного комплекта обращайтесь к нам.

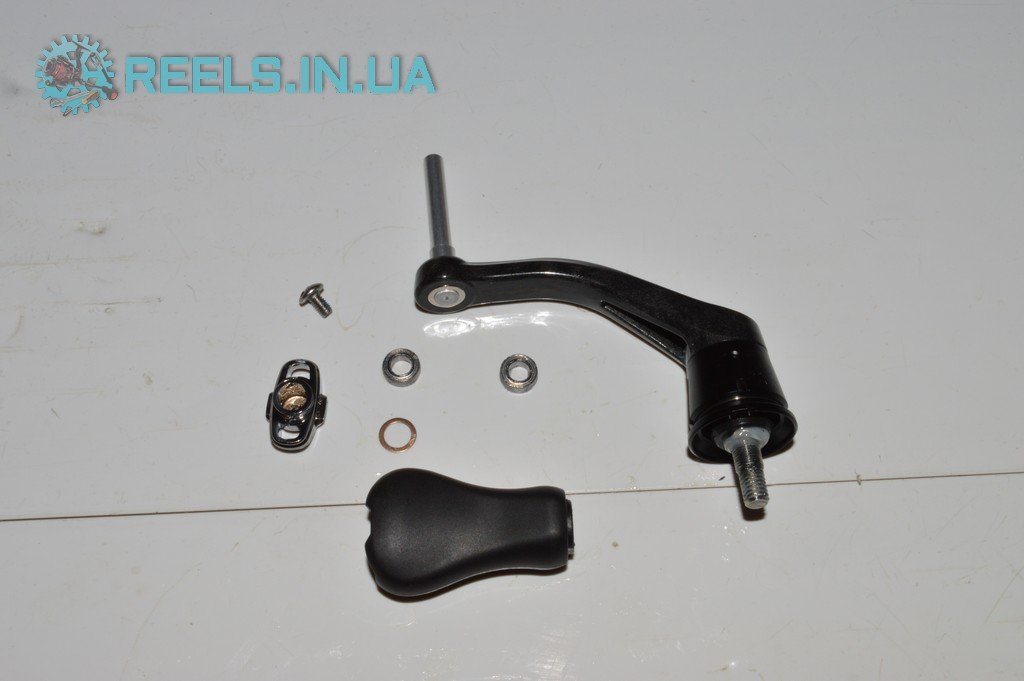

Рукоять и кноб. Рукоять в 17 Complex - облегченная, изготовлена из карбонового композита, не складная. В этом плане есть как плюс - рукоять не люфтит на шарнире, так и минус - необходимость вывинчивать ее каждый раз после рыбалки и класть в чехол отдельно. Кноб резинопластиковый, установлен на два шарикоподшипника. В видеообзоре катушки (см. выше) разбираются отличия Комплекса от Страдика, и есть момент со взвешиванием составных частей и всей катушки в целом.

Шпуля. Шпуля облегченная, ARC типа, со скошенным бортиком. По сравнению со Страдиком, из шпули выбран весь лишний металл. Сверху закрыта пластиковой вставкой. По концепции Rigid Support Drag, в шпуле и в подшпульном узле установлены шарикоподшипники, что уменьшило осевые люфты шпули, и стабилизировало подачу и сход шнура. Катушка оснащена быстрым фрикционом (Rapid Fire Drag), фрикционный пакет состоит из одной фетровой шайбы и одной алюминиевой, которая является крышкой фрикционного пакета. Собственно, конструкция фрикциона аналогична 09 Sephia.

Тюнинг. Shimano 17 Complex Ci4+, хоть и оснащен 9 шарикоподшипниками “из коробки”, но также поддается тюнингу. Это выражается в возможности поставить опорный шарикоподшипник в заднюю опору бесконечного винта. Также, через проставочную втулку, можно поставить шарикоподшипник в вилочку бесконечника, однако и на втулке люфт данного узла минимален. Также, есть возможность сделать тюнинг ролика лесоукладчика, как и писалось ранее, установив облегченный обслуживаемый DLC ролик с сверхпрочным карбоновым покрытием через установочный комплект на два шарикоподшипника. В катушке данной ценовой категории тюнинг ролика на DLC уже является оправданным.

Совместимость шпуль. Поскольку 17 Complex комплектуется только одной шпулей, как и все JDM катушки, у рыболовов возникает рано или поздно вопрос (особенно, если на рыбалке приходится менять оснастку) о приобретении дополнительной шпули. Надо отметить, что к Комплексу подходит достаточно широкий перечень шпуль. Это как оригинальная от 17 Complex, так и прочие. Приведу список:

  • 16 Vanquish
  • 16 Stradic C14+
  • 17 Soare Ci4+
  • 17 Twin Power XD
  • 15 Twin Power
  • 17 Sustain
  • 17 Sephia Ci4+
  • 18 Excense Ci4+
  • 18 Cardiff Ci4+

Все данные шпули Вы можете заказать в нашем Сервисном центре. За подробными консультациями и по вопросам подбора интересующей Вас шпули обращайтесь к нам по телефонам или через форму обратной связи.

Аналоги. Более облегченным аналогом Complex 17 модельного года является ее базовая модель - 16 Stradic Ci4+, цена которого ниже, чем у Комплекса. В принципе, аналогом более высокого класса с магниевым корпусом можно считать 16 Vanquish.

Выводы. Катушка очень интересная, видно, что производитель провел некоторую “работу над ошибками”. Можем смело рекомендовать ее к приобретению, т.к. она (равно как и базовый 16 Stradic Ci4+) выдерживает более высокие нагрузки и позволяет комфортно для механизма работать с приманками весом (груз + приманка) до 10-12 грамм, при условии, конечно, прохождения предварительного ТО или предэксплуатационного запуска по концепции двух ТО. Вместе с тем, из-за некоторых узких мест (одна направляющая каретки бегунка, интегрированный узел ролика лесоукладывателя, отсутствие переключателя стопора обратного хода), знак “Выбор Сервис-центра” присвоить ей мы не можем.

Фотогалерея технического обслуживания катушки:
